| 2507/1.4410不锈钢无缝管是一种铁素体—奥氏体(双相)不锈钢管，具有极好的抗点腐蚀,缝隙腐蚀和均匀腐蚀的能力。
2507材质是一种铁素体—奥氏体(双相)不锈钢,它综合了许多铁素体钢和奥氏体钢最有益的性能, 由于该钢铬和钼的含量都很高,因此具有极好的抗点腐蚀,缝隙腐蚀和均匀腐蚀的能力.双相显微组织保证了该钢具有很高的抗应力腐蚀破裂的能力,而且机械强度也很高.
2507不锈钢管应用于石油和天然气工业;海上石破天油平台(热交换器管,水处理和供水系统,消防系统,喷水系统,稳水系统; 石油化工设备; 脱盐(淡化)设备(和设备中的高压管,海水管);既需要高强度同时又需要高耐腐蚀性的机械和结构部件;燃(废)气净化设备.

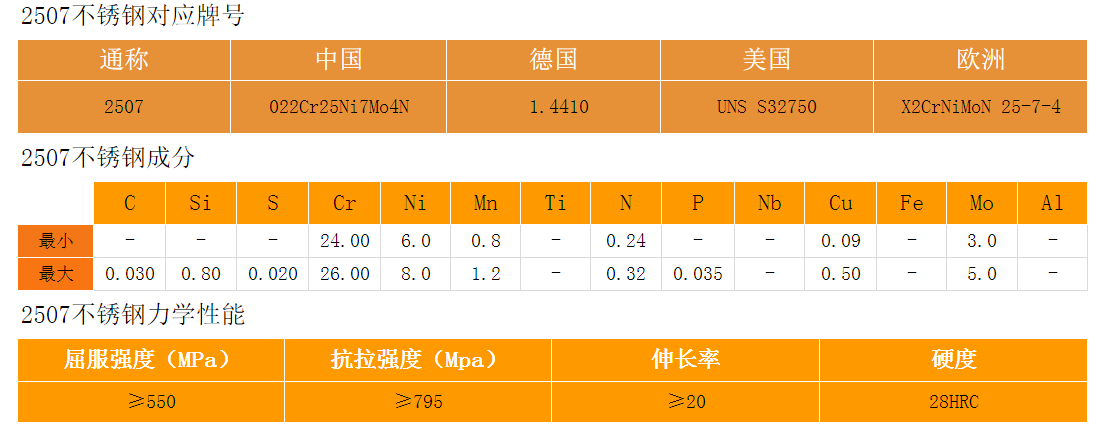

主要成分：25Cr-7Ni-4Mo-0.27N
2507不锈无缝管抗腐蚀能力
1.一般腐蚀
2507的较高的铬及钼含量使其对有机酸如甲酸、乙酸等具有较强的抗整体腐蚀的能力.2507合合金对无机酸,尤其是那些包含氯化物的无机酸也具有较强的抗腐蚀能力.
和904L相比,2507对稀释的混有氯根离子的硫酸具有更强的抗腐蚀能力.904L是奥氏体状态的合金,专用于抗纯硫酸腐蚀.
316L等级不能用于盐酸环境中,它可能会遭到局部腐蚀或整体腐蚀.2507可以用于稀释的盐酸环境里,具有较强的抗斑损及抗裂隙腐蚀的能力.
2.晶间腐蚀
2507较低的碳含量大大地降低了在热处理时晶间中的碳化物沉淀的风险,因此,这个合金具有很强的抵抗与碳化物相关的晶间腐蚀的能力.
3.应力腐蚀开裂
2507 的复式结构使其具有较强的抗应力腐蚀开裂的能力。由于其较高的合金含量,2507的抗腐蚀能力及强度均优于2205.应力腐蚀在建筑等方面几乎是不可避免的,这使得不锈钢在氯化物的环境里更易受到腐蚀.2507具有很强的抗裂缝腐蚀的能力.2507在含有2000ppm氯离子的硫酸中的等腐蚀曲线0.1 mm/year;在盐酸中的等腐蚀曲线0.1 mm/year.
机械特性:2507具有很高的耐压强度、冲击强度及较低的热膨胀系数和较高的导热性.这些特性适用于很多结构零件及机械部件.2507冲击强度很高,不宜长期置于高于570°F的温度环境下,这样可能会减弱其韧性.
配套焊材：ER2594焊丝，E2594焊条
应用领域：纸浆和造纸工业，海水淡化，烟气净化，热交换器，化学品液货船管道系统，海水系统等。
2507双相不锈钢管在适宜固溶处理后，此钢的显微组织有比较理想的α/γ之比约为50/50的双相结构。当固溶温度在1050℃以上时，随温度升高，钢中铁素体相数量会有所增加，但由于含氮量高，在1300℃以下钢的相比例不会有显著改变。此钢若不经不同温度时效（或受热的影响），在α+γ基体上会有γ2形成和δ、χ、R、α`金属间相和Cr2N等氧化物析出，由于钢中的碳含量低（一般在0.01%-0.02%），因此钢中一般没有碳化物存在。
|
您现在的位置：
